一、循環泵的確定
熱水給水系統中循環水泵的選擇，是根據計算后所確定的水泵流量和相應于該流量下所需的壓力二個參數確定。一般選用離心式管道熱水泵。
1、機組加熱內循環水泵
A、水量：查‘科宇’熱泵的樣本資料上的水流量, (按照3℃溫差流量)同時應考慮夏季制熱量修正。
B、揚程：查‘科宇’熱泵的樣本資料上的機組套管換熱器的阻力，再加上管道的阻力。設計時，機組加熱循環管道總長不超過6m,所以可以估算加熱循環水泵揚程，一般取8-15m,(視系統管路情況取值).
2、增壓水泵
A、計算秒流量（可查《建筑給水排水設計手則》得到）：
式中? Qg——計算管段的熱水設計秒流量（L/S）；
Ng——計算管段的熱水給水配件的當量總數（查《建筑給水排水設計手冊》附后）；
α——根據建筑物用途而定的系數。

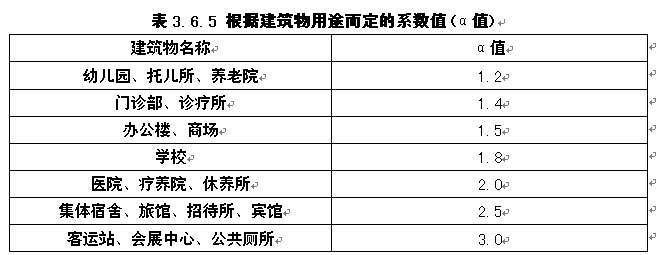

表3.6.5 根據建筑物用途而定的系數值(α值)

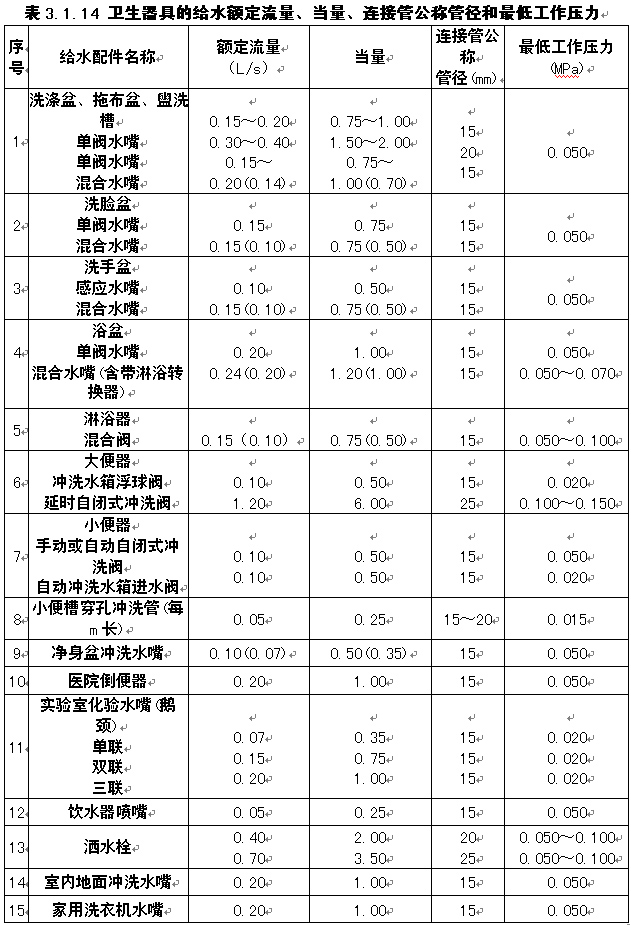

表3.1.14 衛生器具的給水額定流量、當量、連接管公稱管徑和工作壓力
注：1表中括弧內的數值系在有熱水供應時，單獨計算冷水或熱水時使用。
2? 當浴盆上附設淋浴器時，或混合水嘴有淋浴器轉換開關時，其額定流量和當量只計水嘴，不計淋浴器。但水壓應按淋浴器計。
3 家用燃?xì)鉄崴?，所需水壓按產品要求和熱水供應系統不利配水點所需工作壓力確定。
4綠地的自動噴灌應按產品要求設計。
B、確定揚程：
式中：? ——管長；?????????????? d——管徑；
v—— 斷面平均流速；???????????? g——重力加速度；
λ——沿程阻力系數(可查表得到)；? ——局部阻力系數(可查表得到)。
總水頭損失（水泵只需克服不利點的不利環路阻力）：
H=h1＋h2＋h3＋h4
h1——出水龍頭的壓出水頭（一般按2m計）；
h2——沿程阻力（可按100m水管按5-8m揚程估算）；
h3——局部阻力（可按沿程阻力的25-30%估算）；
h4——水泵到高用水點的幾何高度（閉式系統和靠水重力供水的系統不計幾何高度）；
3、回水泵
A、流量：系統確定了回水管道的管徑后，得到回水管的流速，再計算出系統管網內的可存水體積，然后可根據公式Q=V?m
Q——流量；V——流速；m——管道的截面積。
B、揚程
計算回水管網的局部阻力和沿程阻力即可（計算公式見上節）
回水管選型確定
4、恒溫水泵
流量：大于機組小時產水量,一般取為2倍的機組小時產水量.當加熱箱與蓄熱箱在同一平面時，恒溫泵與放水泵同一型號。
5、放水泵
沒定性要求，在時間方面控制，10-15分鐘把加熱箱的水抽到蓄熱箱。
6、補水泵
補水量應大于機組額定工況產水量，一般補水量=(1.5~2)*機組額定工況產水量。
二、外循環泵控制方法
1、回水泵（設置在回水管，水泵較小）
A、定時控制：根據管道內存水降溫的時長及管道的存水水量，來設計回水循環泵的啟動次數和啟動時長；
B、回水溫度控制：當系統管網內的存水降低到洗浴水溫度（40℃）時，回水泵啟動，當水溫達到設定溫度（53℃）時，回水泵停止。
2、增壓水泵（設置在供水管上）
A、全日循環或定時循環：是指需加壓供水的系統，只要系統要用水，加壓供水泵需啟動，全日循環能耗大，一般不采用，對于定時集中供水可采用定時循環；
B、氣壓恒壓控制：（計算選型參照《給排水規范》3.8? 增壓設備、泵房中的氣壓罐）
水泵與氣壓水罐相連接，當水泵工作時，水送至給水管網的同時，多余的水進入氣壓水罐，水室擴大并將罐內的氣體壓縮，氣室縮小罐內的壓力也隨之升高，壓力升至高工作壓力P2時，水泵停轉，并利用罐內被壓縮氣體的壓力將罐內儲存的水送入給水管網，水室縮小，氣室擴大，罐內壓力也隨之下降，壓力降至低工作壓力P1時，水泵重新啟動，如此周而復始，不斷運行。
C、變頻控制：
變頻調速給水的供水壓力可調，可以方便地滿足各種供水壓力的需要，其原理是當系統用水流量由Q1減至Q2時，恒速泵的揚程將沿曲線N由Hs上升至H2；使用變頻供水設備時，如恒定揚程為Hs，壓力傳感器檢測出壓力上升，將信號傳輸至PID控制器，自動對信號進行分析處理后發出指令，通過變頻器降低頻率控制水泵電機減速至N1，從而使系統揚程保持在Hs。同樣，當流量由Q2減至Q3時，經過以上循環電機減速至N2曲線，繼續保證揚程為Hs，從而節省了Hs至H2和Hs至H3段的揚程損失，從而保證供水平穩并減少能耗。實際運行中此調節過程非常迅速平穩，從而控制供水壓力的波動在很小的范圍內。
